0. INTRO

회로에 전압이 걸리면, 전류가 도선에 흐르게 된다. 흐르는 전류의 양은 회로가 어떤 연결을 하느냐에 따르게 흐르게 된다. 이번 강의에서는 두 가지 연결방법인 직렬연결과 병렬연결에 대해 알아보기로 한다.

1. 직렬연결(Series Connection)

다음과 같이 회로가 어떠한 분기점을 형성하지 않는 연결 방법을 직렬연결이라고 한다.

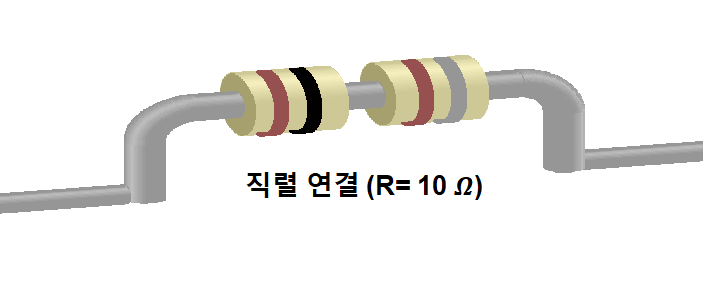

직렬 연결 _ 예시와 저항 기호

직렬 연결로 된 회로의 저항을 계산하는 법은 간단하다. 다음과 같이 두 개의 직렬연결 회로를 보자.



회로의 직렬 연결



위와 같이 직렬로 연결된 두 회로의 전체 저항은 다음과 같다.



" R₁ + R₂ = R"

2. 병렬연결(Parallel Connection)

회로의 병렬연결은 다음과 같이 분기점을 가지는 회로가 저항을 거쳐 다시 한 점으로 모이는 회로를 말한다.

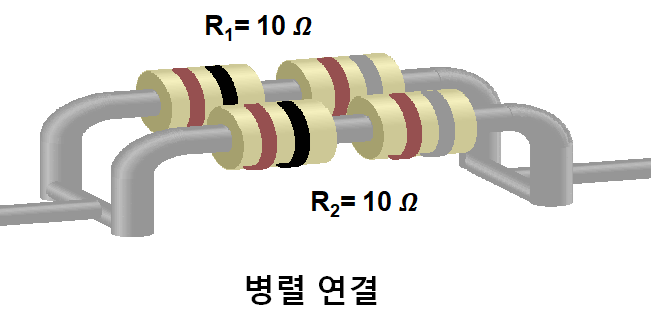

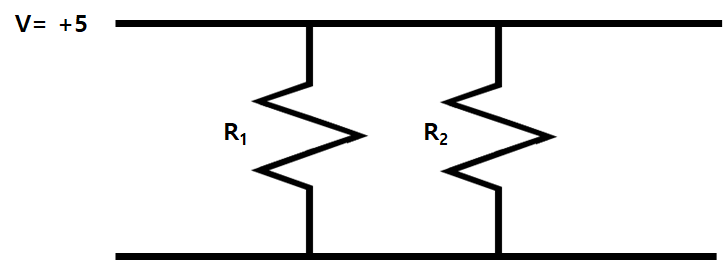

회로의 병렬연결과 기호 예시



병렬연결된 회로의 저항을 구하는 데 사용되는 계산법은 조금 다르다. 위 회로의 경우 전체 저항 R은 다음과 같다.



" 1/R₁ + 1/R₂ = 1/R"



따라서 전체 저항을 계산하기 위해서 좌측의 수식을 다시 역수 취해주어야 한다.



3. 저항 계산법 정리

직렬연결과 병렬연결에 따른 저항 계산법을 다음과 같이 정리할 수 있다.

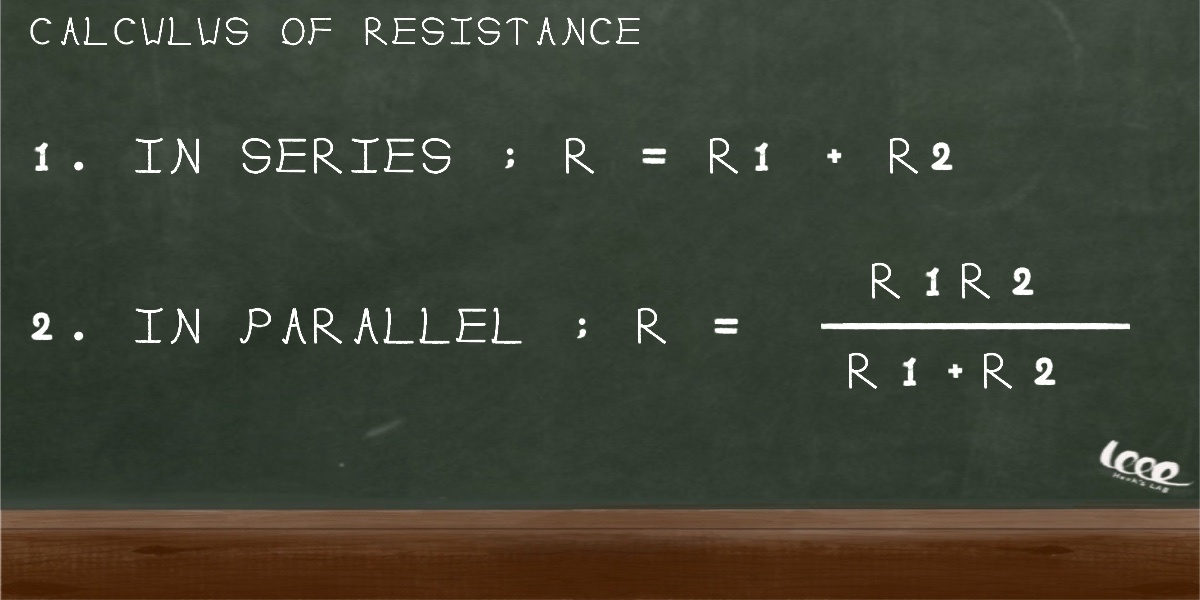

저항 계산 방법 정리



* R은 전체 저항을 의미한다.





* 다음 강의는 전압과 신호의 이해입니다.
